TZG-懸掛拋丸清理機
完成拋丸清理的同時解決工件輸送環節無錫途途懸掛式清理機使用經濟﹒ 性能卓越,素以其在眾多領域的廣泛 應用而著稱、吊鉤的采用使各種工件 均能獲得經濟﹒可靠的清理,從小型工 件到超大型鑄件皆適用、除了應用廣泛之外,無錫途途的懸 掛式拋丸清理機還...
完成拋丸清理的同時解決工件輸送環節

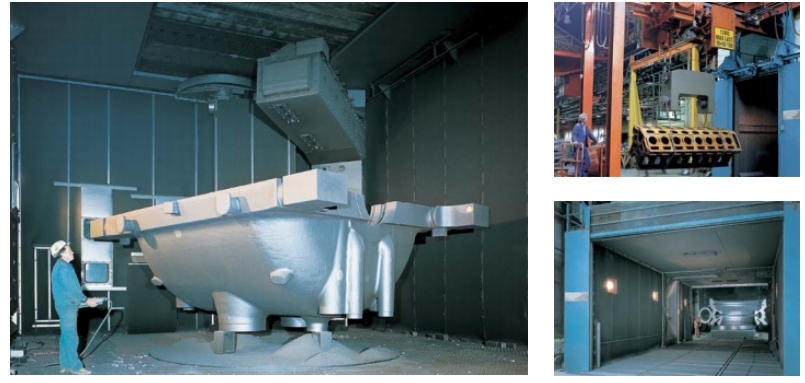

無錫途途懸掛式清理機使用經濟﹒ 性能卓越,素以其在眾多領域的廣泛 應用而著稱、吊鉤的采用使各種工件 均能獲得經濟﹒可靠的清理,從小型工 件到超大型鑄件皆適用、除了應用廣泛之外,無錫途途的懸 掛式拋丸清理機還具有以下優勢。
應用領域不受限制
? 鑄件清理﹒去芯及精拋，安括易裂﹒ 忌磕碰的鑄件
? 鍛件或硬化鋼零部件的除氧化皮
? 除銹﹒拉毛與精整
? 拋丸強化
? 可用于重工行業,設計緊湊堅固,使 用壽命長
? 清理能力卓越﹒效率高
? 丸料消耗小可靠的清潔和除塵
? 設備型號齊全 ,可是用于各種不同 產量﹒各種不同種類的工件
? 模塊化設計 , 易于整合到現有的生 產流水線
? 采用高耐磨材料,使用壽命長
? 操作∶全﹒維護需求少, 同時維修方 便(易進入維修區,外置軸承,易于更 換易損件)
? 風選與磁選組合式分離器 ,砂丸分 離能力更高
設計與運行
獲得實際應用驗證的解決方案

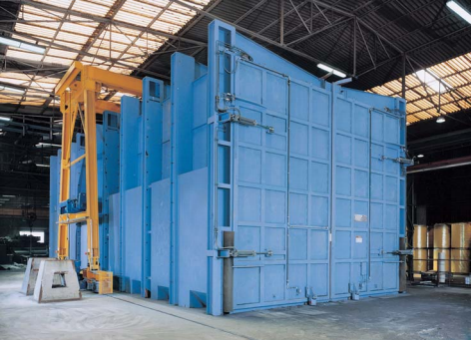

基本系列不種尺寸的拋丸室裝有2個、3個、4個或更多的拋丸器。根據工件的尺寸及產量,可以將若干設備串聯使用。工件輸送方式可分為往復式或貫通式。在清理大型工件時, 出入口可特殊設計。
設備部件
設備的重要組件:
? 型鋼加強、牢固焊接的拋丸室
? 重型拋丸器
? 振動輸送機或螺旋給料機,與相關 的應用組合
? 丸料循環系統
? 丸料分離系統
? 懸掛輸送系統
正對拋丸器的易損部位安裝有可更換 的錳鋼內襯保護,根據需要,襯板材料 也可為強化工具鋼。表面獨特的拋丸 器布置,保證了工件所有表面一次清 理干凈,即使有內凹的表面。

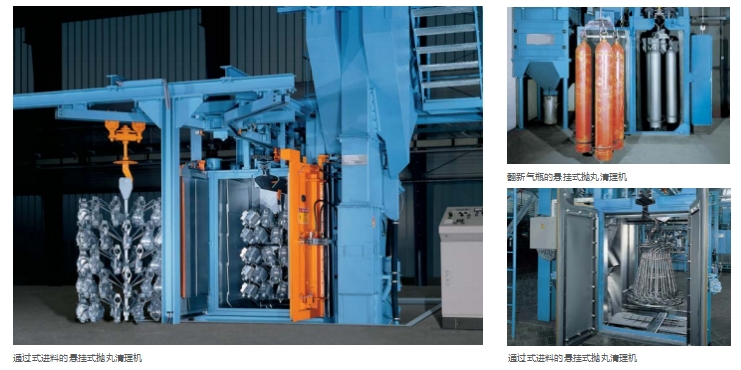

工件懸掛在吊鉤上,送入拋丸區域內自轉或雙自轉, 實現丸料從不同角度覆蓋工件, 以避免拋射死角。
懸掛輸送系統
懸掛輸送系統:
簡單創新的拋丸解決方案
作為輸送設備,懸掛系統不但提供了最 佳的物流解決方案,并且節省了可觀的 綜合成本。懸掛系統不但是拋丸室內清 理的需求, 同時也解決了上下料的問題。 軌道、開關和叉道的靈活配置,可以有 限的費用輕松實現物流路線的變更或 延長。吊鉤在拋丸室外部通過人工、叉車、行 車、升降葫蘆或機器人上料,再進入拋 丸室一次性徹底清理工件的所有表面。

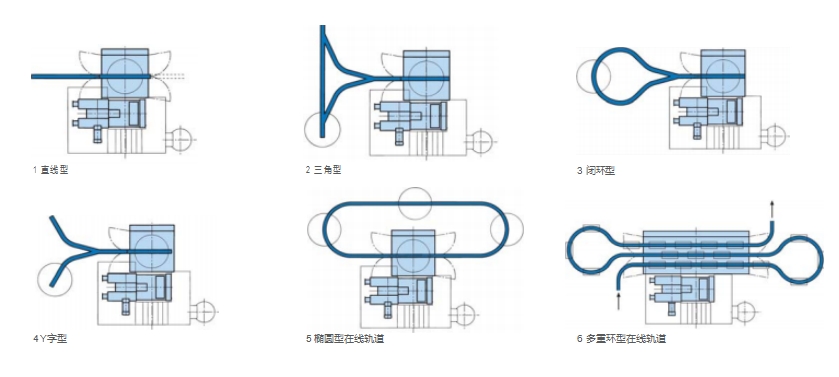

往復式或貫通式閉環軌道
通過驅動系統,釣鉤在拋丸區域內行走 并自轉。雙向自轉(順時針與逆時針)作 為一種附加選項。這種模式實現拋丸從 不同的角度覆蓋工件, 以避免拋射死角。對于易碰傷的工件, 閉環軌道的使用可 以實現工件多次進出拋丸室,每次清理 特定的表面。

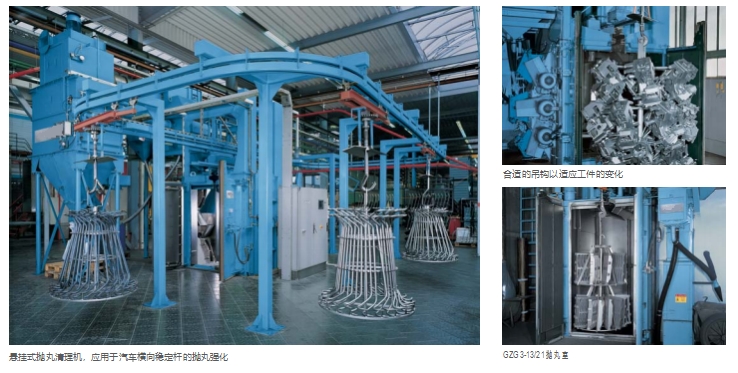

懸掛吊鉤系統

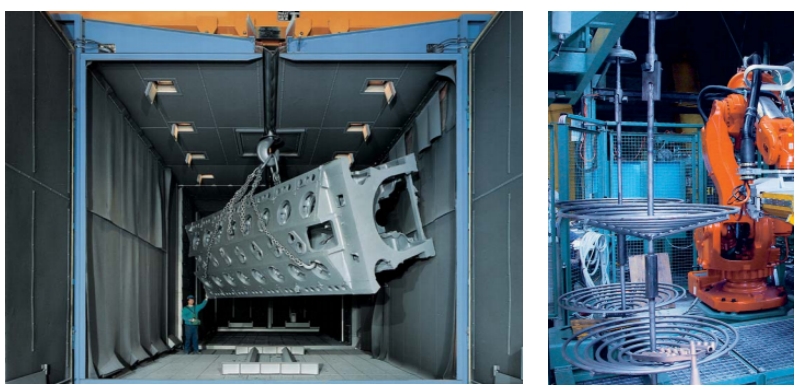

標準吊鉤系統:吊鉤的設計、形式取決于工件特點與 拋丸目的?？赡苡幸韵聨追N形式∶
手動吊鉤:對于單件重量不超過2000公斤的小批量工件,可采用手動吊鉤。如需要,可配置電力驅動和升降機構 , 吊重可達 20,000公斤(特殊設計甚至可30,000公斤)。
鏈條驅動吊鉤:鏈條驅動式吊鉤系統具有很大的柔性, 它適合于生產中小件的公司。? 積放鏈-帶有特別的軌道系統。單鉤的吊重可達10,000公斤。? 自動鏈-實現間歇或連續式的輸送,吊重可達10,000公斤。
電機驅動吊鉤:電機驅動吊鉤適用于大、中、小型工件。? 電機驅動時,最大吊重大10,000公斤。
行車及運輸系統
預編程驅動電機在其軌道上行走,上下料區域可根據現場情況而定。工件的運動由安裝在整個懸掛系統上的行程開關、限位開關等控制。
? 單軌行車升降葫蘆, 吊重可達50,000公斤。 ? 行車配置升降葫蘆,用于無限大吊重。

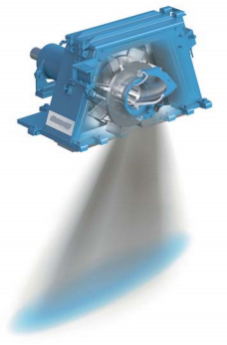

拋丸器
拋丸器: 高效且精密
TTBM拋丸器以其大容量和最大 利用效率著稱,有多種規格以滿足客 戶不同的需求,具有高度靈活性。由于 拋丸器可以反轉,其應用范圍得到了 很大程度的擴展。
拋丸量可以在操作面板上進行調整, 丸料經過機械預加速連續輸送到拋丸 器,這樣保證了驅動電機能量的最佳 利用。拋丸器加上其對拋射角度的精 確設定,確保了工件清理的準確度。 高耐磨材料保證了拋丸器最長的使用 壽命。獨特的設計使易損件更換更為 迅速而簡單。
拋丸器的布置經過精心的設計,加上經過調整的拋射角度,確保工件表面暴露在拋射熱區中被清理。在拋丸工作區內的拋丸器部件均采用高耐磨材料以避免過度磨損。
高效清理

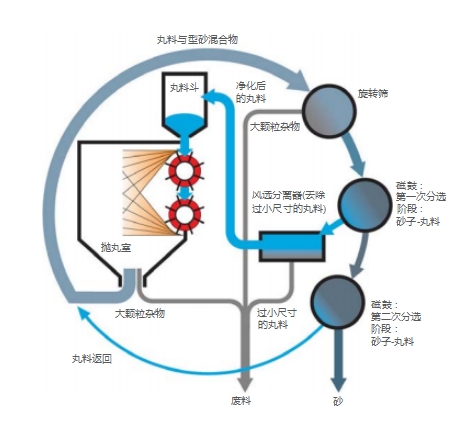

高效的丸砂分離確保完美的鑄件清理∶
丸料凈化與除塵工件的清理依賴于清潔的丸料∶被型砂、芯砂 以及氧化皮污染的丸料將嚴重降低拋丸機的 清理能力。而且這會增加耐磨件的磨損并損壞 工件。砂,碎片,氧化皮以及其他小雜志顆粒必須 被高效地與丸料分離。考慮到生產類型及可能 的雜質度,無錫途途提供的分離器可高效地 解決您的問題∶
? 風選加磁選分離器用以分離高污染的丸料 (產生于拋丸清理、落砂及去芯)。
? 風選分離器用于其他應用
通過使用合適的除塵器,生產過程中產生的雜 質可被完全分離。連續高效地除塵,丸砂分離,可 確保高效運行的同時對環境負責。
特點與優勢
環保的工作場所，方便的設備維護，安全的生產運行
在當今沉重的工作負荷條件下，較長 的維護周期和較低的維護費用至關重 要。適當?shù)拇胧┛杀ＷC良好的耐磨性 能和維護的方便快捷。簡單而有效的 密封部件可防止丸料的泄露。高效的 除塵設備和閉環式丸料輸送系統可防 止設備運轉時的污染環境。獨特的機 械結構及方便的操作平臺有助于目視 檢查和獨特的機械結構及方便的操作 平臺有助于目視檢查和日常維護工作。 安全部件保證只有設備關閉且拋丸器 停止旋轉之后才可以進入拋丸室。原廠的易損件和零部件以及無錫途途的售后服務是保證拋丸清理系統處于最佳運轉狀態的先決條件。
技術參數
回轉直徑 ? D (毫米) 850 – 1800
吊鉤高度 C (毫米) 1100 - 2200
拋丸器數量 2 / 3 / 4 模塊化系統中擴展
拋丸器功率 (千瓦) 5.5 - 37
設備類型與其他技術參數則根據客戶要求提供。
